3D打印作為一種新興的新一代先進製造技術，近年來發展迅速。然而，對於工業級金屬3D打印領域，粉末耗材仍是製約該技術規模化應用的重要因素之一。目前，國內尚未製訂出金屬3D打印用材料標準、工藝規範、零件性能標準等行業標準或國標。業內對於金屬粉末的評價指標主要有化學成分、粒度分布、粉末的球形度、流動性、鬆裝密度等。其中，化學成分、粒度分布是金屬3D打印領域用於評價金屬粉末質量的常用指標，球形度、流動性、鬆裝密度可作為評價質量的參考指標。



1、化學成分：金屬粉末中各元素實際所占的質量百分比（wt.%）。

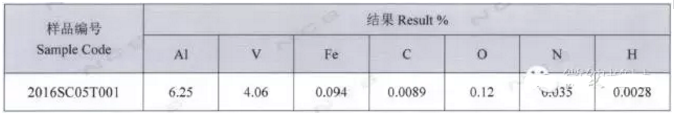

以上表為例，在該合金中Al元素的檢測數據為6.25，表示Al元素在該合金所占的質量百分比為6.25%，其它元素質量百分比可以此類推。目前，金屬化學成分檢測應用最廣的方法是化學分析法和光譜分析法。化學分析法是利用化學反應來確定金屬的組成成分，可以實現金屬化學成分的定性分析和定量分析。光譜分析法是利用金屬中各種元素在高溫、高能量的激發下產生的自己特有的特征光譜來確定金屬的化學成分及大致含量，一般用於金屬化學成分的定性分析。以上兩種方法都要使用專業的檢測設備，由專業的檢測機構的人員完成。



大部分鑄態、鍛造的金屬的化學成分都有相應的行業標準或國標，以評價該金屬的化學成分指標是否合格。然而，用於金屬3D打印的粉末技術新穎，業內尚無相應的行業標準或國標，業內通常認可的評價方法是沿用該金屬粉末對應的鑄態標準，或在該標準的基礎上雙方協商放寬指標要求。



對於金屬3D打印而言，因為打印過程中金屬重熔後，元素以液體形態存在，或者可能存在易揮發元素的揮發損失，且粉末的形態存在衛星球、空心粉等問題，因此有可能在局部生成氣孔缺陷，或者造成打印後的零部件的成分異於原始粉末或者母合金的成分，從而影響到工件的致密性及其力學性能。因此，對不同體係的金屬粉末，氧含量均為一項重要指標，業內對該指標的一般要求在1300~1500ppm，亦即氧元素在金屬中所占的質量百分比在0.13~0.15%之間。由於目前用於金屬3D打印的粉末製備技術主要以霧化法為主（包括高壓氣體霧化和旋轉電極霧化等技術），粉末存在大的比表麵積，容易產生氧化。因此粉末製備過程中要對氣氛進行嚴格控製。在航空航天等特殊應用領域，客戶對此指標的要求更為嚴格。部分客戶也要求控製氮含量指標，一般要求在500ppm以下，也即氮元素在金屬中所占的質量百分比在0.05%以下。



2、粒度分布：不同尺寸的金屬粉末顆粒的在一定尺寸區間內所占的體積百分比的統計數據，一般情況下製備的粉末粒度分布呈正態分布。

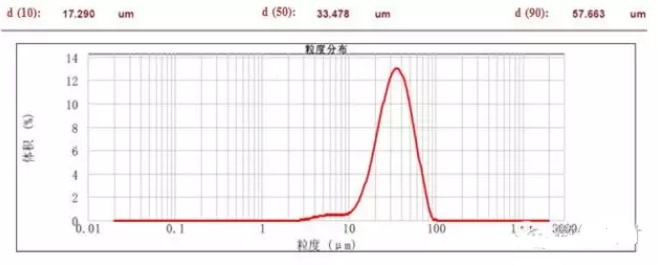

以上圖為例，金屬粉末顆粒粒度分布結果中，d(10)=17.290μm，代表尺寸小於17.290μm的粉末體積所占比例不低於10%。同理可知，d(50)= 33.478μm，d(90)= 57.663μm，說明在該粉末中，尺寸小於33.478μm的粉末比例不低於50%，小於57.663μm的粉末比例不低於90%。



金屬粉末的粒度分布可以通過激光粒度分析儀分析。目前金屬3D打印常用的粉末的粒度範圍是15~53μm（細粉），53~105μm（粗粉），部分場合下可放寬至105~150μm（粗粉），分別對應的顆粒目數範圍為：270~800目（細粉），140~270目（粗粉），100~270目（粗粉）。此粒度範圍是根據不同能量源的金屬打印機劃分的，以激光作為能量源的打印機，因其聚焦光斑精細，較易熔化細粉，適合使用15~53μm的粉末作為耗材，粉末補給方式為逐層鋪粉；以等離子束作為能量源的打印機，聚焦光斑略粗，更適於熔化粗粉，適合使用53~105μm為主，部分場合下105~150μm的粉末作為耗材，粉末補給方式為同軸送粉。



3、球形度、鬆裝密度、流動性等參考指標。

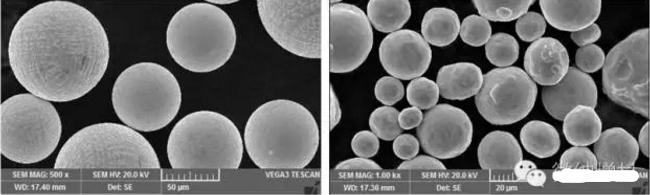

球形度也就是金屬粉末顆粒接近球體的程度，一般通過掃描電子顯微鏡（SEM）定性分析。上圖為不同金屬粉末的SEM形態照片，可以看出，左圖粉末顆粒的球形度要優於右圖粉末。一般而言，球形度佳，粉末顆粒的流動性也比較好，在金屬3D打印時鋪粉及送粉更容易進行控製，更易獲得更高打印質量的零部件。



流動性是指以一定量金屬粉末顆粒流過規定孔徑的量具所需要的時間，通常采用的單位為s/50g，可以通過霍爾流速計測量，數值愈小說明該粉末的流動性愈好。流動性也可以用休止角表征，休止角指在重力場中，顆粒在金屬粉末堆積層的自由斜麵上滑動時所受重力和粒子之間摩擦力達到平衡而處於靜止狀態下測得的最大角。這是一種檢驗金屬粉末流動性的簡易方法，休止角越小，摩擦力越小，流動性越好，越有利於鋪粉及送粉的進行。



鬆裝密度是直接鋪粉得到的金屬粉末在一定體積內的質量，可以通過漏鬥法測量。鬆裝密度僅作為參考指標，表征粉末在補給過程中堆垛密實程度，其對於金屬打印最終產品的密度影響尚無確論。



以上是目前業內用於評價用於金屬3D打印粉末質量的技術指標介紹，由深圳微納增材技術有限公司為您提供，公司聯合上海大學、哈爾濱工業大學等業內領先的金屬材料研發團隊，開展球形粉生產技術研發及生產，專注提供鈦合金粉末、鎳合金粉末、不鏽鋼粉末、鋁合金粉末、模具鋼粉末等各類工業級金屬3D打印粉末耗材。公司產品在全球範圍內實現了廣泛的銷售，獲得了客戶的高度認可。
