引言



大型複雜整體關鍵零部件的用量大小已經成為衡量航空、航天等重大裝備技術先進性的重要標誌，具有廣闊的應用和發展前景。采用傳統鍛造、鑄造、焊接等方法製備大型複雜結構件，存在工序長、工藝複雜，對製造裝備的要求高以及成形技術難度大等諸多不足。鍛造方法製備大型複雜構件，不僅需要萬噸級以上的重型液壓工業裝備、大尺寸鍛造坯料的加工以及大尺寸鍛造模具製造，而且其製備零件的加工去除量大、機械加工時間長、材料利用率低、生產周期長、製造成本高。鑄造方法製備大型複雜構件，不僅需要重型或超重型鑄造工業基礎設施，而且采用鑄造加工的金屬結構件的性能往往不能滿足要求。焊接方法製備大型複雜構件，會導致焊接區成為整體構件的薄弱環節，從而降低構件的整體性能。3D打印技術可以製造飛機、導彈、衛星等航空航天裝備所需的高溫合金、鈦合金及高強度鋼等大型複雜金屬構件。麵對傳統加工方法難以製備高性能大型複雜構件的難題，3D打印成形是目前的唯一技術途徑。



1  金屬3D打印技術原理與優勢



3D打印技術是一種采用高能束為熱源，通過材料逐層堆積，實現構件無模成形的數字化製造技術。金屬零件3D打印技術原理是將金屬粉末或絲材，在激光或電子束等加熱條件下，按軟件設定的路徑同步熔化、堆積，最終成形出設計的零件實體。不同種類的金屬3D打印技術主要是通過熱源種類、原材料狀態以及成形方式加以區分。金屬3D打印的熱源主有激光、電子束和電弧，原材料狀態主要為粉末和絲材，成形方式主要包括鋪料、送料條件下的燒結成形及熔化成形。目前，廣泛用於金屬零件3D打印製造的主要工藝有4種：激光直接熔化沉積成形(laser direct melting deposition，LDMD)、激光選區熔化成形(selective laser melting，SLM)、電子束熔絲沉積成形(electron beam freeform fabrication，EBF)、電子束選區熔化成形(selective electron beam melting，SEBM)。采用3D打印技術製備金屬零件，與傳統製造技術相比，具有以下突出優點：

1) 無需大尺寸毛坯製備和模具加工，無需大型或超大型工業裝備；

2) 零件具有快速凝固組織的晶粒細小、組織致密、成分均勻的特征，綜合力學性能優異；

3) 實現無模具近終成形，極大地節省材料，製造成本低、周期短；

4) 適用材料廣泛，可以製備采用傳統方法難以加工的金屬材料。

5) 能夠在製造過程中根據零件的實際使用需要設計不同部位的成分和組織，提高零件的綜合性能，擴大應用範圍；

6) 具有對構件設計的高度柔性與快速反應能力，降低新產品開發風險。



2  大型複雜金屬零件3D打印研究進展



undefined

2.1  國外的研究進展

20世紀80年代末，Sandia國家實驗室、Los Alamos國家實驗室和Michigan大學得到美國能源部的資助，對激光直接製造技術(direct laser fabrication，DLF)展開了研究；90年代中期，Sandia國家實驗室與UTC合作，開發了激光工程化近淨成形技術(laser engineered net shaping，LENS)，通過其開發的LENS技術，Sandia國家實驗室陸續開展了多種金屬材料的成形研究，主要包括不鏽鋼、鈦合金、高溫合金等，期間成功製備了某衛星TC4鈦合金零件毛坯；1997年，Optomec Design公司獲得了LENS技術的商用化許可，推出了基於激光直接沉積技術的成套裝備，並為Sandia國家實驗室提供小批量的零件製造，圖1所示為Optomec Design公司製備的鈦合金葉片；Los Alamos國家實驗室開展了鈦合金、銅合金、不鏽鋼等多種金屬材料的DLF技術研究，製備的零件性能與采用傳統加工方法製備的金屬零件性能相當；Michigan大學成立了POM公司，POM公司主要經營以金屬激光熔覆成形(laser cladding fabrication，LCF)技術、直接金屬沉積(drect metal deposition，DMD)技術為基礎的大型金屬零件製造和維修裝置，POM公司擁有與LENS技術相關的8項裝置類專利技術，並通過其開發的成套裝備，製造了重達10 T的金屬零件。

1995年，在美國國防部高級研究計劃署和海軍研究所的資助下，Johns Hopkins大學、Pennsylvania大學和MTS公司合作開展了大尺寸鈦合金零件的柔性製造技術研究。基於前期的研究成果，MTS公司出資與Johns Hopkins大學、Pennsylvania大學合作成立了AeroMet公司。AeroMet公司獲得了美國軍方及3大美國軍（jun1）機製造商Boeing、Lockheed Martin和Northrop Grumman公司的資助，開展了飛機機身鈦合金結構件的LDMD技術研究。2001年，AeroMet公司采用3D打印技術為Boeing公司艦載機試製了鈦合金次承力結構件，其中包括尺寸為900 mm×300 mm×150 mm的航空翼根吊環，如圖2所示，並於2002年實現了裝機應用。2002—2005年之間，AeroMet公司通過其Lasform工藝係統製備了發動機艙推力梁、機翼轉動折疊接頭、內龍骨腹板、外掛架翼肋、發動機框等金屬構件並實現裝機應用，其中大型整體加強筋板鈦合金發動機框尺寸達2 400 mm×225 mm×100 mm。

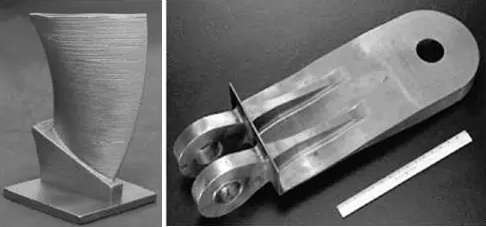

圖1  鈦合金葉片   圖2  F/A-18E/F翼根吊環



SLM研究方麵，20世紀90年代，德國Fraunhofer研究所提出采用SLM製備金屬零件的方法，並於2002年研製成功。2013年，Fraunhofer研究所突破了鋁合金3D打印的技術難題，並且由EOS和Concept Laser等公司對其進行了推廣。目前，德國的EOS公司在SLM技術研發方麵處於世界領先地位，其開發的EOSM400成套裝備可以加工的金屬零件尺寸達400 mm×400 mm×400 mm。2012年，美國GE公司采用SLM技術為LEAP噴氣式發動機製造了燃油噴嘴，並已接受了超過4 000台LEAP噴氣式發動機訂單。GE公司的激光3D打印發動機鈦合金構件最大尺寸達1 200 mm。圖3所示為GE公司製備的具有複雜內置流道結構的航空發動機葉片。

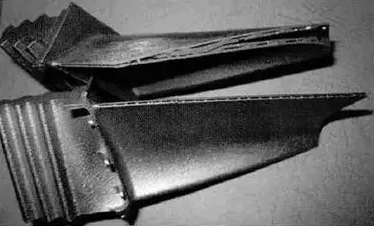

     圖3  內置流道的航空發動機葉片



EBF研究方麵，2002年，NASA的Langley研究中心提出EBF，其合同商——美國Sciaky公司，是當前EBF技術研究最領先的單位。在海軍、空軍、國防部等機構的支持下，Sciaky公司聯合Boeing、Lockheed Martin公司開展了EBF研究，主要致力於大型航空金屬零件的製造，製備的鈦合金零件尺寸達5 800 mm×1 200mm×1 200 mm。目前，Sciaky公司成形鈦合金的最大速度可達18 kg/h，力學性能滿足AMS4999標準要求。圖4所示為Sciaky公司的大型航空鈦合金零件。

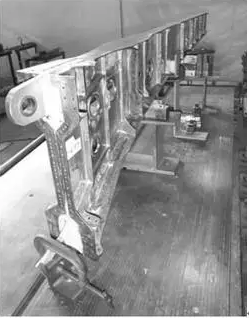

      圖4  大型航空鈦合金零件



SEBM研究方麵，20世紀90年代，瑞典的Chalmers工業大學與Arcam公司合作開發出了SEBM技術。2003年，Arcam公司開發推出了首台商用的SEBM設備，並相繼推出了一係列SEBM產品。目前，Arcam公司的SEBM係統研究處於世界領先地位，具有世界上最大的SEBM設備，有效加工範圍為 350 m×380 mm。SEBM技術在航空航天領域的發展迅速，多家單位都開展了利用SEBM技術製造航空發動機複雜零件的研究。例如，意大利AVIO公司利用SEBM技術製備出了TiAl基合金發動機葉片，引起了廣泛關注。

undefined

2.2  國內的研究進展

1997年，西北工業大學的“金屬粉材激光立體成形的熔凝組織與性能研究”獲得航空科學基金重點項目資助，是中國金屬3D打印第一個正式立項的科研項目。近年來，西北工業大學采用激光3D打印技術為中國商飛公司製造了大飛機C919的中央翼肋TC4上、下緣條構件，尺寸為3 000 mm×350 mm×450 mm，質量196 kg，並通過了中國商飛公司的性能測試。采用激光3D打印技術，西北工業大學還製備了軸承座後機匣、超音速飛行器方向舵、複雜內部結構零件等構件，圖5為航空發動機軸承後機匣。在國內LDMD研究領域中，北京航空航天大學是另一家處於領先水平的科研單位。2007年，北京航空航天大學突破了飛機鈦合金大型、主承力結構件激光3D打印關鍵技術，研製出世界最大飛機鈦合金大型結構件激光快速成形工程化成套裝備，成形室尺寸為4 000 mm×3 000 mm×2 000 mm。通過長期深入研究，北京航空航天大學研製了TA15、TC4、TC11等大型、複雜、整體、主承力飛機鈦合金加強框及A-100超高強度鋼飛機起落架等關鍵構件，並實現了包括C919大型客機在內的多種型號飛機上的裝機應用，使我國成為世界上唯一突破飛機鈦合金大型整體主承力構件激光3D打印技術並實現裝機應用的國家。圖6所示為北京航空航天大學研製的某型號飛機“眼鏡式”鈦合金大型、複雜、整體、主承力構件加強框。

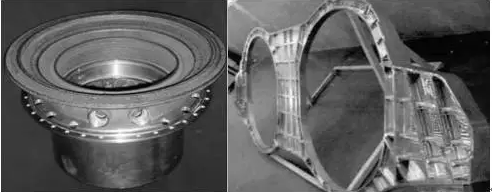

圖5  航空發動機零件  圖6  鈦合金主承力構件加強框



在SLM研究方麵，我國最早開展激光SLM技術研究的單位為華南理工大學和華中科技大學。華南理工大學專注於SLM技術的醫學植入體應用，並開發出了國內第一套SLM設備DiMetal-240。華中科技大學則首先開拓了SLM技術的航天應用，開發擁有自主知識產權的SLM設備，並成形出尺寸達615mm×216 mm×236 mm的複雜結構樣件。此外，還有多家單位開展了SLM研究並取得實際成果，如西安交通大學製造出高表麵質量和幾何尺寸精度的複雜空心葉片樣件；中科院沈陽自動化研究所成功製備出具有一定複雜外形，能滿足直接使用要求的金屬零件；沈陽航空航天大學激光快速成形實驗室開發出最大成形尺寸為200 mm×200 mm×100 mm，精度達0.1 mm的加工係統。

在EBF研究方麵，中航工業北京航空製造工程研究所於2006年開始EBF技術的研究工作，開發了目前國內最大EBF設備，有效加工範圍為3 000 mm×1 500 mm×800 mm，圖7所示為國產EBF設備及其製備的零件。利用其研製的EBF設備，中航工業北京航空製造工程研究所開展了TC4、TC11、TC21等鈦合金以及A-100超高強度鋼的EBF工藝研究，研製了大量鈦合金零件和試驗件，成形出尺寸為2 100 mm×450 mm×300 mm的鈦合金大型、主承力結構件，並於2012年率先實現了在國內飛機上的裝機應用。

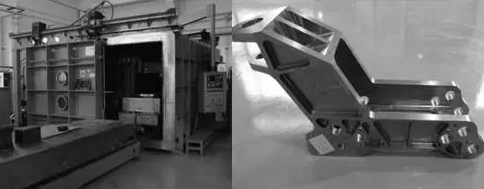

           圖7  國產EBF設備及其製備的零件



SEBM研究方麵，清華大學先進成形製造教育部重點實驗室研製出國內第一台EBSM-150電子束快速成形係統，並與西北有色金屬研究院聯合開發了第二代EBSM-250電子束快速成形係統。基於與清華大學合作開發的成套裝備，西北有色金屬研究院對鈦合金、TiAl合金的SEBM成形工藝及變形控製等方麵進行了深入研究，申請了相關專利，並製造出了複雜的鈦合金葉輪葉片。



3  存在問題和研究方向

undefined

3.1  存在問題

1) 工藝質量。

由於高能束的長期周期性劇烈加熱和冷卻以及工藝參數、外部環境、掃描路徑的變換等不連續和不穩定因素，導致大型複雜零件出現變形開裂、孔洞、夾雜、裂紋等問題。此外，3D打印金屬零件的疲勞強度、長期使用可靠性和質量的一致性難以得到保證，製造效率、質量和成本之間的關係難以協調。金屬零件3D打印技術還缺乏對材料問題以及材料與工藝的關係等基礎問題的研究，尚未找到材料、工藝和設備之間協調控製的方法。

2) 成形裝備。

目前金屬零件3D打印的能量源主要為激光和電子束，激光、電子束具有能量集中、加熱效率高、成形材料廣泛的特點。然而，目前的激光、電子束技術自身並不是十分成熟，且存在設備昂貴、複雜等缺點，增加了打印成本，限製了金屬零件3D打印的普及。此外，大型複雜金屬零件3D打印需要解決更多的技術問題，對成形裝備及其穩定性提出更高的要求，如高匯聚光-粉耦合打印頭、大型真空鋪粉係統以及大跨度高精度數控工作台等。

3) 控製軟件。

分層處理、掃描路徑和策略在某種程度上決定了零件能否順利完成最終成形。大型複雜金屬零件3D打印成形過程中，分層處理、掃描路徑和策略顯得尤為重要，科學的路徑規劃能夠很大程度上減緩沉積材料的熱應力累積。具有尖端和大曲率等複雜結構的金屬零件，在尖端和大曲率位置處存在沉積層形貌尺寸偏差，可以通過製定合理的掃描策略進行控製；然而，目前切片和路徑規劃軟件隻能進行簡單的設計，不能根據零件結構及成形工藝特性進行掃描策略的局部調整。此外，3D打印過程質量參數的特征辨識與智能處理技術還不夠成熟，不能實現成形過程工藝參數的自適應控製。

undefined

3.2  研究方向

1) 成形質量及變形開裂控製。

成形件的內部缺陷及組織特征決定其性能，如何獲得性能優異，實現內部缺陷、組織性能和工藝條件的一體化控製是大型複雜金屬零件3D打印一個重要研究方向。另外，變形開裂是大型複雜金屬零件3D打印成形的常見和致命問題，亟待深入分析不同外形結構、熱力環境條件下，金屬粉末非平衡凝固過程的內應力演化規律，並製定相應的預防控製方案。

2) 過程監測係統及智能控製軟件開發。

大型複雜金屬零件3D打印過程的時間長、路徑複雜多變、不可預見情況較多，導致成形質量及穩定性較低。開發3D打印過程的溫度場、外貌尺寸以及變形開裂等問題的實時監測係統，並研製融合分層處理、路徑規劃及工藝技術的自適應功能的成形控製軟件，對於提高成形質量、穩定性和安全性至關重要。

3) 後處理工藝技術開發。

大型複雜金屬零件3D打印，由於金屬粉末的快速加熱-冷卻以及成形機理、工藝參數複雜，成形零件在尺寸精度、內部缺陷、組織性能等方麵難以同時達到應用指標；因此，應加強對成形零件的後處理工藝技術製定和開發研究，提高性能、節約資源、降低成本。



4  結束語



金屬3D打印技術廣泛應用於航空、航天、石化、船舶等工業裝備領域，具有無需大型裝備、模具，材料利用率高，製造周期短、成本低，零件性能優異等突出優點。目前，針對大型複雜金屬零件3D打印技術，國內外已開展了大量的研究工作，取得了廣泛的應用成果；然而，分層處理、掃描路徑和策略技術不成熟，成形過程不穩定，存在變形開裂、內部缺陷等問題，製約了大型複雜金屬零件3D打印技術的工程應用。大型複雜金屬零件3D打印技術還需在變形開裂和內部缺陷預防、分層處理和路徑規劃等方麵開展大量研究工作。
